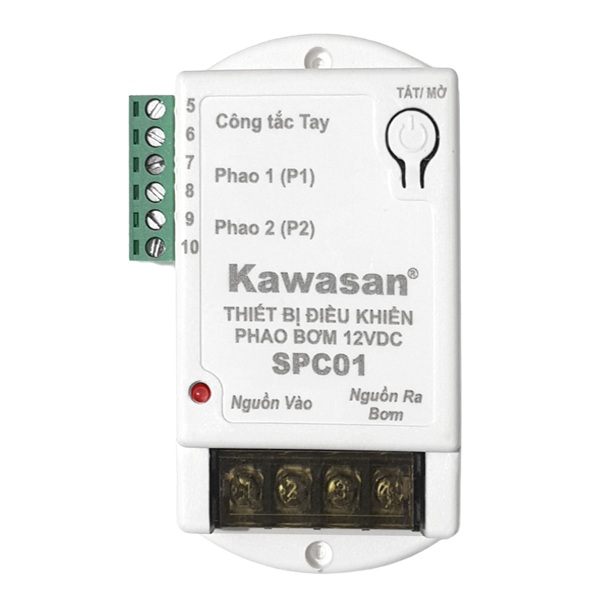

Giới thiệu thiết bị điều khiển phao bơm SPC01 chính hãng

Bộ điều khiển phao bơm SPC01. Thông thường, công tắc phao điện bơm nước điều khiển bơm, và bơm hút nước, dùng điện áp 220V cho cả 02 thiết bị này.

Sau thời gian dài sử dụng, dây nối điện (220V) với phao nước điện dễ bị hư hỏng. Nguyên nhân có thể là do chuột cắn, va chạm mạnh làm cho dây bị rò điện.

Kết hợp với nước đã xảy ra nhiều tình huống bị giật điện, gây chập điện, gây cháy nổ… rất nguy hiểm và kém an toàn.

Công tắc điều khiển phao bơm 12V cho ra nguồn điều khiển phao chỉ 12V (voltage). Sẽ an toàn hơn khi có hiện tượng rò rỉ điện, tránh chạm hoặc giật điện cho người sử dụng.

Công tắc điều khiển phao bơm được lắp ở đâu

Công tắc điều khiển phao bơm phù hợp lắp cho bồn chứa, bể nước ngầm ở chung cư, nhà ở, khu văn phòng, bệnh viện, khách sạn…

Ưu điểm của thiết bị điều khiển phao bơm SPC01

Công tắc phao bơm 12V SPC01, được làm từ chip vi xử lý của Mỹ và các linh kiện được chọn lọc vô cùng kỹ lưỡng. Nên độ ổn định cao, an toàn cho người dùng.

Có nút bấm bật – tắt trên thiết bị công tắc phao điẹn, không cần phải nối thêm công tắc tay.

Công suất tải cho bơm cao 2HP, phù hợp cho các loại bơm dân dụng hiện nay. Trên thị trường các mẫu công tắc phao bơm 12V chỉ tối đa 750W (1HP), nên tốn chi phí mua thêm khởi động từ hoặc reley kính, để tránh quá tải bơm.

Sơ đồ đấu nối điều khiển phao bơm SPC01 dễ dàng, thông số in hoàn toàn bằng tiếng Việt.

Độ bền cao >5 năm, cùng chính sách bảo hành 2 năm.

Thông số kỹ thuật thiết bị điều khiển phao điện SPC01

– Nguồn điện: 110V – 220V.

– Công suất tối đa: 220V – 7.5A, 110V -15A.

– Công suất tải ra bơm: tối đa 2HP ~ 750W.

– Số lần đóng ngắt: 1 triệu lần.

– Phạm vị công tắc điều khiển 02 m – 3m, nhiệt độ hoạt động 5oC – 60oC.

– Khoảng cách dây dẫn tín hiệu đến phao: 50m.

– Kích thước: 105 x 65 x 30mm.

Nguyên lý hoạt động công tắc phao bơm điều khiển SPC02

kết nối phao điện về bơm không dây qua bộ sóng RF15B/RF15B2 hoặc các thiết bị nhận sóng RF433MHz. Nguồn vào: 12V (đi kèm). Tần số sóng: RF433Mhz. Khoảng cách phát sóng: 30 ~ 50m (tùy vật cản).

Hướng dẫn đấu nối nguồn tín hiệu bộ công tắc điều khiển phao bơm SPC01

Trường hợp dùng 02 phao thông thường cho 02 bể nước trên mái và phao dưới bể ngầm. Dùng chung 1 bơm nước (mục đích bơm từ bể ngầm của chung cư lên bể trên mái).

– Vị trí 1 – 2 sẽ cấp nguồn vào là nguồn điện 220V ~ 240V.

– Vị trí 3 – 4 sẽ là nguồn ra cho bơm nước trực tiếp có công suất tải max 2Hp (nếu dùng cho bơm lớn hơn công suất 2Hp nên dùng thêm khởi động từ, hoặc Relay trung gian).

– Vị trí 5 – 6 dùng cho trường hợp nối với công tắc nhấn tay ON/OFF (Dùng loại nhấn nhả) dùng để bật và tắt máy bơm thủ công.

– Phao đầy: Có chức năng báo đầy (cạn nước bơm đến khi tràn) tại công tắc phao 1 thông thường có 02 tiếp điểm A1 và A2, sẽ nối với vị trí 7 và 8.

– Phao cạn: Có chức năng báo cạn (hết nước bơm ngừng) tại công tắc phao 2 thông thường có 02 tiếp điểm B1 và B2, sẽ nối với vị trí 9 và 10.

– Nút bấm tắt / mở: trên mặt trước của thiết bị có chức năng bật tắt khi cần thiết.

Lưu ý

– Khi dùng công tắc ON/OFF thủ công, phao đầy sẽ không còn tính năng tự ngắt bơm khi nước tràn. Phao cạn vẫn có tác dụng ngắt bơm khi nước cạn.

– Ở trường hợp này thiết bị sẽ bật khi bể trên mái cạn và bể ngầm chưa cạn, sẽ tắt khi bể ngầm cạn nước hoặc bể trên mái đầy nước.

Trường hợp dùng cho 1 phao với chức năng bơm đầy (chống tràn)

Dùng cho 01 bơm (dùng để bơm vào bể, bể đầy ngừng bơm)

– Vị trí 1 – 2 sẽ cấp nguồn vào là nguồn điện 220V ~ 240V.

– Vị trí 3 – 4 sẽ là nguồn ra cho bơm nước trực tiếp có công suất tải max 2Hp (Nếu dùng cho bơm lớn hơn công suất 2Hp nên dùng thêm khởi động từ, hoặc Relay trung gian).

– Vị trí 5 – 6 dùng cho trường hợp nối với công tắc nhấn tay ON/OFF (Dùng loại nhấn nhả) dùng để bật và tắt máy bơm thủ công.

– Vị trí 7 – 8, hãy nối dây điều khiển của phao vào 02 tiếp điểm A1 và A2.

– Vị trí 9 – 10 hãy dùng cầu điện (hoặc dây điện đơn) nối 02 vị trí này với nhau.

– Nút bấm tắt/ mở: trên mặt trước của thiết bị có chức năng bật tắt khi cần thiết.

Lưu ý

– Khi dùng công tắc ON/OFF thủ công, phao đầy sẽ không còn tính năng tự ngắt bơm khi nước tràn. Phao cạn sẽ không có tác dụng ở trường hợp này.

– Ở trường hợp này thiết bị sẽ tự bật khi bể cạn và ngưng khi bể đầy.

Trường hợp dùng cho 1 phao với chức năng hút cạn (hết nước ngưng bơm)

Dùng cho 01 bơm (dùng để hút nước trong bể ra, hết nước bơm ngừng)

– Vị trí 1 – 2 sẽ cấp nguồn vào là nguồn điện 220V ~ 240V.

– Vị trí 3 – 4 sẽ là nguồn ra cho bơm nước trực tiếp có công suất tải max 2Hp (Nếu dùng cho bơm lớn hơn công suất 2Hp nên dùng thêm khởi động từ, hoặc Relay trung gian).

– Vị trí 5 – 6 dùng cho trường hợp nối với công tắc nhấn tay ON/OFF (dùng loại nhấn nhả) dùng để bật và tắt máy bơm thủ công.

– Vị trí 7 – 8, hãy để trống.

– Vị trí 9 – 10, hãy nối dây điều khiển của phao vào 02 tiếp điểm B1 và B2.

– Nút bấm tắt/ mở: Trên mặt trước của thiết bị có chức năng bật bơm để bắt đầu hút cạn.

Lưu ý

Ở trường hợp này khách hàng cần bật công tắc để bắt đầu bơm hút cạn và thiết bị sẽ tự tắt khi bể hết nước.
