Công tắc cảm ứng âm tường Kawasan SS21D3 – Dahasan

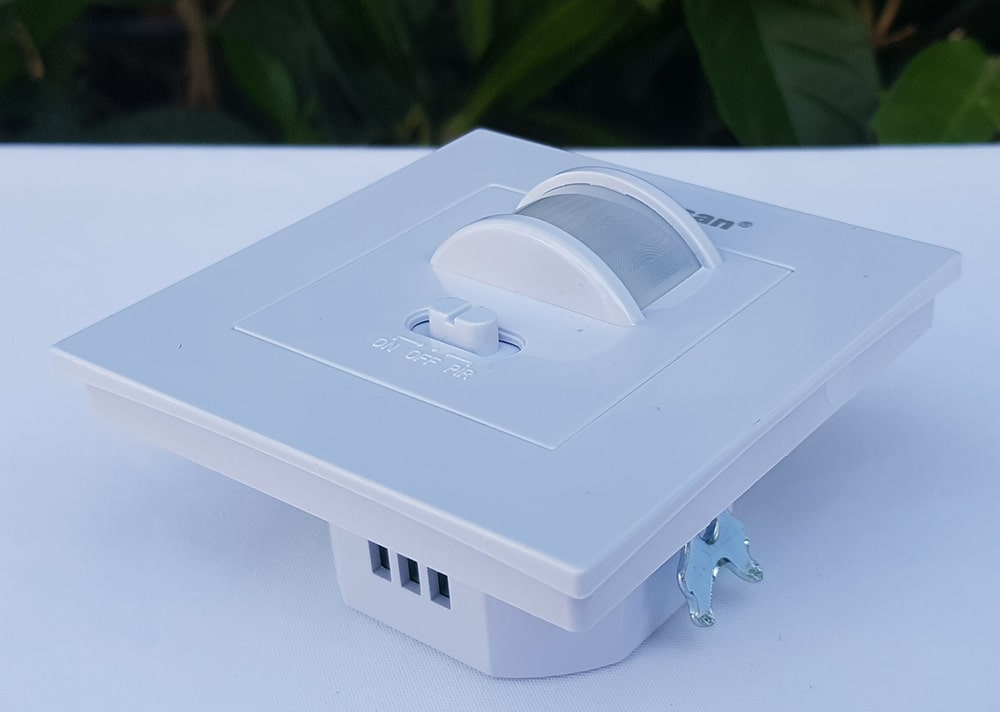

Thiết bị công tắc cảm ứng hồng ngoại SS21D3 âm tường chính hãng

Thiết bị công tắc cảm ứng hồng ngoại SS21D3 được thiết kế để lắp âm tường, có khả năng nhận diện chuyển động thân nhiệt và tự động bật đèn khi có người đi vào vùng quét của cảm biến. Người dùng có thể dễ dàng điều chỉnh mức độ ánh sáng môi trường để kích hoạt cảm ứng, cũng như cài đặt thời gian đèn tắt theo nhu cầu. Sản phẩm lý tưởng để tự động bật/tắt đèn cho cầu thang, hành lang, nhà xe, lối thoát hiểm, đường hầm và nhiều khu vực khác.

Thông số kỹ thuật công tắc cảm ứng hồng ngoại SS21D3 âm tường

• Điện áp hoạt động: 220 – 240VAC / 50 – 60Hz.
• Góc quét: ngang 160° – dọc 450.
• Khoảng cách quét: 2 – 4m (nhiệt độ > 32°C), 4 – 6m (nhiệt độ < 28°C), 6 ~ 8m (<240C).
• Thời gian điều chỉnh tự tắt: 10 giây ~ 7 phút (điều chỉnh được).
• Độ sáng chỉnh cảm biến hoạt động: 3 LUX (Đêm) -> 2000 LUX (ngày).
• Nhiệt độ hoạt động : -10 + 40°C.
• Công suất tiêu thụ không tải: <0.5W.
• Công suất ra tải: 500W (đèn sợi đốt), 200W (compact), 60W (LED ).
• Độ cao lắp đặt âm tường: 1.2 – 1.5m.
• Kích thước: 86 x 86 x 35mm.

Công tắc 3 chế độ:

• ON: Đèn luôn sáng.
• OFF: Đèn luôn tắt.
• AUTO: Đèn bật/tắt tự động khi phát hiện chuyển động có thân nhiệt.

Nút LUX (điều chỉnh ánh sáng môi trường để cảm biến hoạt động):

• Xoay về biểu tượng mặt trời: Cảm biến hoạt động suốt ngày, kể cả khi trời sáng.
• Xoay về biểu tượng mặt trăng: Cảm biến chỉ hoạt động trong môi trường thiếu sáng. Xoay hết về dấu “–” để hoạt động khi rất tối, hoặc chỉnh giữa để cảm biến kích hoạt dưới mức ánh sáng 30 lux.
• Khi đèn đã được bật do cảm biến, mức sáng môi trường sẽ không còn ảnh hưởng đến chu kỳ hiện tại.

Nút TIME (điều chỉnh thời gian tắt đèn):
Cho phép cài đặt thời gian tự tắt từ 10 giây đến 7 phút. Nếu vẫn có chuyển động trong vùng quét, đèn sẽ tiếp tục sáng.
➤ Khuyến nghị: Nên đặt thời gian ở mức 2–3 phút để đèn không bật/tắt quá thường xuyên, tránh gây khó chịu.

Hướng dẫn lắp đặt và đấu dây công tắc cảm ứng hồng ngoại SS21D3

Lắp đặt: Gắn âm vào đế hộp vuông âm tường kích thước 80.5 x 80.5 x 44mm.

Lưu ý khi lắp đặt:

• Ngắt nguồn điện trước khi đấu dây.
• Đấu dây nguồn và đèn đúng theo sơ đồ hướng dẫn.
• Không lắp gần bề mặt phản chiếu mạnh như gương, kính, gỗ bóng…
• Tránh vị trí có gió làm chuyển động rèm, cây, quạt, lò vi sóng…

Sơ đồ đấu dây:

• Thiết bị có 3 dây: L và N cấp nguồn cho cảm biến. A (Load) là dây ra đèn, cần nối thêm dây N ra bóng đèn.
• Sau khi lắp đặt, mạch cần thời gian ổn định 3–5 phút, đèn có thể chớp nhẹ trong giai đoạn này.

Chọn ngay công tắc cảm biến SS21D3 từ Dahasan – Giải pháp thông minh, tiện lợi và đáng tin cậy cho mọi công trình!
